Реле давления для компрессоров

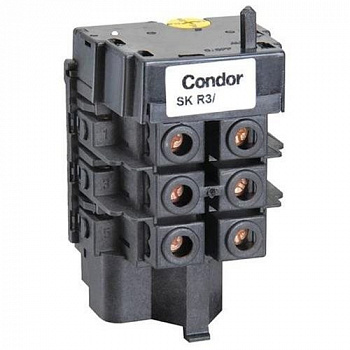

Реле давления Condor (Германия).

Типичная сфера использования реле давления или прессостата – это поддержание требуемого давления в воздушном ресивере или водяном баке (или в аналогичной замкнутой системе) между предварительно установленными нижней и верхней границами значения давления.

В «стандартном действии» или при использовании нормально замкнутого (НЗ) Реле давления MDR реле давления, верхнее значение давления, при котором реле давления размыкает электрическую цепь, называется давлением отключения (cut-out pressure). Нижнее значение давления, при котором реле давления замыкает электрическую цепь, называется давлением включения (cut-in pressure). Оба этих давления (и давление включения и давление отключения) могут регулироваться на реле давления в пределах установленных значений.

В «обратном действии» или при использовании нормально разомкнутого (НР) реле давления, наоборот, при достижении верхнего значения давления, цепь замыкается, а нижнего, соответственно, размыкается. Реле давления, связывающие разницу между давлением включения и давлением выключения, называется "гистерезисом". Каждое реле давления позволяет увеличивать естественный перепад или гистерезис разными регулировочными винтами. Таким образом, в реле давления осуществим двухточечный контроль.
