Фильтр магистральный FGO 0451
АЛЮМИНИЕВЫЕ МАГИСТРАЛЬНЫЕ ФИЛЬТРЫ ATS 0451
FGO 0451P (частицы 3 мкм - Класс 3 по ISO 8573-1)
Предварительный фильтр для удаления твердых частиц размером до 3 мкм, включая жидкости, эмульсии и частицы масла. Сильное механическое сопротивление делает этот фильтр идеальным для первоначальной защиты систем сжатого воздуха и для задержания примесей. Так же рекомендуется к установке после адсорбционного осушителя.
FGO 0451M (частицы до 1 мкм, масло 0,1 мг/м³ - Класс 1 по ISO 8573-1)
Фильтры перехватывающего действия, способны удерживать твердые частицы и масло размером до 1 мкм, с остаточной концентрацией не более - 0,1 мг/м³. Фильтры используя механизм ударного воздействия, улавливания и слияния, заставляют жидкие частицы субмикронного размера, проходящие через фильтрующий элемент, сталкиваться и образовывать более крупные частицы, которые затем улавливаются и скапливаются в нижней части корпуса фильтра.
Код для заказа нового сменного элемента (картриджа фильтра) FGO 0629M: 0629E.M0
FGO 0451H (частицы 0,01 мкм, масло 0,01 мг/м3 - Класс 1, по ISO 8573-1)
Фильтры перехватывающего действия, способны удерживать твердые частицы и масло размером до 0,01 мкм, с остаточной концентрацией не более - 0,01 мг/м3. Фильтры используя механизм ударного воздействия, улавливания и слияния, заставляют жидкие частицы субмикронного размера, проходящие через фильтрующий элемент, сталкиваться и образовывать более крупные частицы, которые затем улавливаются и скапливаются в нижней части корпуса фильтра.
FGO 0451C (масло 0,003 мг/м3 - Класс 1 по ISO 8573-1)
В некоторых промышленных системах существуют дополнительные требования по очистке сжатого воздуха, в соответствии которым в дополнение к отсутствию в сжатом воздухе частиц пыли и масла, требуется отсутствие в сжатом воздухе паров масла и запахов. Для этих целей используется фильтр с активированным углем, который адсорбирует из потока сжатого воздуха все запахи и пары, оставшиеся после предварительных систем фильтрации и удерживает их на поверхности активированных молекул зерна углерода. При установке в систему фильтра серии С перед ним обязательно должен быть установлен фильтр серий M или H. Элемент фильтра серии C состоит из активированного угля покрытого слоем специального волокна и установлен в сетчатую капсулу из нержавеющей стали.
Как правило, фильтры в магистраль устанавливают последовательно, в зависимости от требований потребителя к чистоте сжатого воздуха и от типа источника сжатого воздуха.
Фильтр FGO P - общая фильтрация, удаляет из сжатого воздуха жидкости и твердые частицы. Используется для защиты пневматического инструмента, осушителей холодильного типа, пневматических вакуумных насосов, дожимных компрессоров и т.п.
Фильтры FGO P + FGO M - тонкая фильтрация. Применяются для очистки сжатого воздуха подаваемого в пневматический инструмент и пневматические исполнительные механизмы, как предварительная фильтрация перед адсорбционным осушителем, для пневмотранспорта и пневматических моторов, в пескоструйных аппаратах, в автомобилестроении и нефтепереработке и т.п.
Фильтры FGO P + FGO M + FGO H - безмасляная фильтрация. Применяются в комплексе с рефрижераторным осушителем для пневмотранспорта, упаковочного и окрасочного оборудования, прецизионного пневматического инструмента, электронного оборудования, предварительная фильтрация перед адсорбционным осушителем и т.п.
Фильтры FGO P + FGO M + FGO H + FGO C - критическая фильтрация. В комплексе с адсорбционным осушителем сферы применения: медицина, фармакология, производство мембран, некритичный для дыхания воздух (без удаления CO/CO2), электронная промышленность, удаление запахов и вкусов, упаковка и производство продуктов и напитков, производство пива и молочных продуктов и т.п. На фильтры в стандартной поставке установлен ручной клапан слива конденсата.
По требованию заказчика (в качестве опции) за дополнительную плату на фильтры может быть установлен
-
автоматический клапан слива конденсата (дренажный клапан),
-

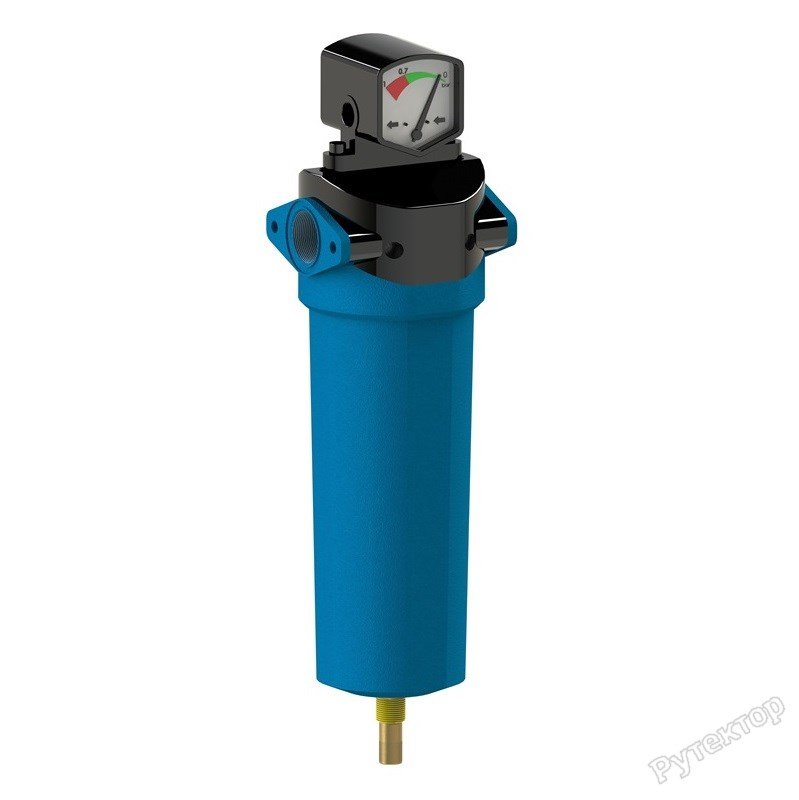

дифференциальный манометр (индикатор) используемый для контроля степени загрязненности фильтроэлемента (сменного картриджа фильтра),
Фильтры ATS FGO могут быть установленны в пневмосистему (на магистраль), как на трубу, каждый фильтр имеет трубное дюймовое подсоединение, так и с помощью фланца. Так же при помощи фланца фильтры легко могут быть соединены между собой в модуль, без использования каких либо дополнительных трубных соединительных элементов.
Все характеристики приведены при стандартных условиях:
Температура окружающей среды: +25°С
Рабочее давление: 7 бар
Температура воздуха на входе: +20°С
Артикул
|
FGO 0451 |
Пропускная способность, л/мин
|
7517 |
Макс. давление, бар
|
16 |
Подключение сж. воздуха
|
1 1/2" |
Габаритные размеры, мм
|
125х385 |
